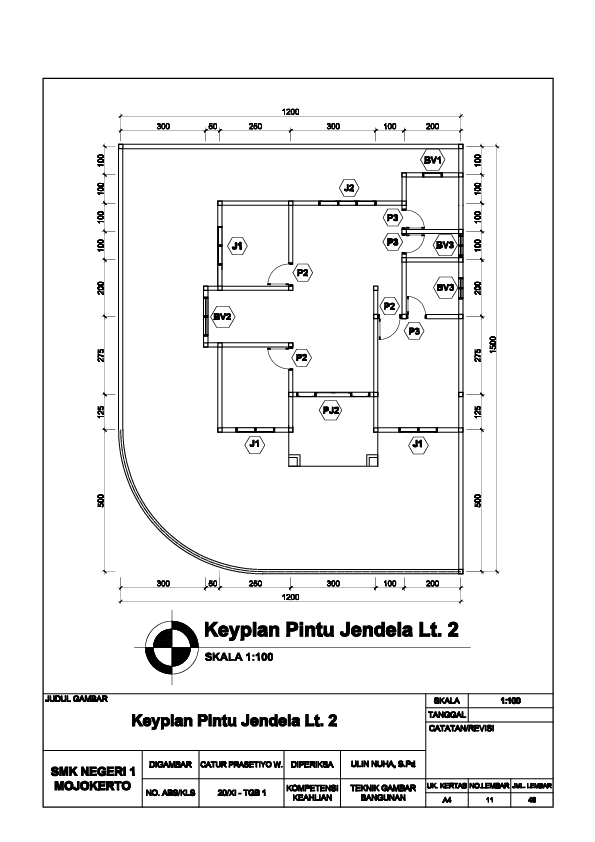

Apa arti Keyplan?. Gambar keyplan adalah gambar yang berfungsi untuk menunjukkan bagian dari siteplan atau denah yang akan didetailkan. Dengan adanya gambar keyplan ini akan membantu memudahkan orang lain untuk mencari gambar yang ingin dilihat. Site-plan

Apa arti Keyplan?

Gambar keyplan adalah gambar yang berfungsi untuk menunjukkan bagian
dari siteplan atau denah yang akan didetailkan. Dengan adanya gambar keyplan ini
akan membantu memudahkan orang lain untuk mencari gambar yang ingin
dilihat. Keyplan disajikan pada 1 halaman atau lebih yaitu berupa siteplan yang
dibagi menjadi beberapa parsial plan dalam bentuk grid-grid (Gambar 6). Grid
terbuat dari beberapa garis putus-putus dimana pada setiap garis horizontal dan
vertikalnya diberi notasi/kode huruf. Garis-garis grid ini dibuat dengan jarak yang
dapat menyesuaikan bentuk dan skala tapak pada gambar.

PLANTING PLAN

Gambar rencana penanaman disebut juga dengan Planting plan merupakan
bagian gambar kerja yang menampilkan pola penanaman, jarak tanam, dan jumlah
tanaman yang digunakan dalam sebuah desain. Gambar planting plan umumnya
dibuat secara parsial seperti halnya membuat gambar detail plan. Penggambaran
tanaman dalam siteplan dan planting plan adalah sebagai berikut:

1. Pohon dan rumpun bambu digambarkan dengan simbol render pohon di
   Autocad
2. Semak digambarkan dengan arsiran (hatch). Arsiran yang berbeda
   menunjukkan jenis semak yang berbeda pula.
3. Groundcover digambarkan dengan arsiran (hatch).
   Planting plan memiliki notasi khusus yang digunakan untuk memberikan
   keterangan jenis tanaman, jarak tanam, serta jumlahnya baik untuk tanaman
   groundcover, semak, dan pohon

DETAIL ELEMEN HARDSCAPE

Gambar ini digunakan untuk menunjukkan detail elemen-elemen hardscape yang
digunakan di dalam desain seperti jalur pedestrian, kolam, bangku taman, pot/planter
tanaman, lampu taman, gazebo/shelter, jembatan, amphiteater, gerbang, pagar,
sculpture, dan sebagainya. Gambar detail elemen harus menampilkan setidaknya denah
(tampak atas) elemen dan detail potongan (konstruksi) elemen seperti yang
diperlihatkan pada Gambar 11. Pada gambar detail elemen tidak hanya menunjukkan
dimensi (ukuran) tetapi juga jenis material dan spesifikasi yang dipakai. Misalkan: paving
block uk. 20x10x8 cm; besi hollow diameter= 5 cm; pasir urug tebal= 5 cm; pasangan bata
fin. Batu alam palimanan; dan sebagainya
